Produktų aprašymas

Sukamasis smulkus ekranas, taip pat žinomas kaip smulkaus ekrano filtras arba spiralinio ekrano aparatas, yra vidinis{0}}tiekimo ekrano būgno valytuvas, kuriame derinamas smulkus ekrano valiklis, ekrano likučių varžtų keltuvas ir ekrano likučių sraigtinis presas. Puikiai tinka atskirti plūduriuojančias, nusistovėjusias ir skendinčias medžiagas nuo vandens komunaliniuose ir pramoniniuose nuotekų valymo įrenginiuose. Jis plačiai naudojamas kietųjų -skysčių atskyrimui, likučių valymui, transportavimui ir dehidratacijai komunalinių ir pramoninių nuotekų valymo projektuose.

Sukamąjį smulkųjį ekraną daugiausia sudaro valymo grėblio kaušas, kėlimo komponentai, tinklelio plokštės, valymo stūmikliai, valdymo skydelis, rėmas ir žemės atrama. Tai naujo tipo kieto{1}}skysčių atskyrimo mašinos, kuriose integruotos tradicinės tinklelio, konvejerio ir sraigtinio preso funkcijos. Jis gali būti montuojamas tiesiai į vandens kanalą arba konteinerių dėžėje. Nuotekos patenka į priekinį krepšio galą ir išteka per krepšio tarpus, o filtro likučiai sulaikomi viduje. Ant tinklelio susikaupę likučiai taip pat veikia kaip filtro sluoksnis, pagerinantis filtravimo efektyvumą.

Kai vandens lygio skirtumas tarp krepšio priekio ir galo pasiekia nustatytą vertę, automatiškai įsijungia lėtėjimo variklis, sukdamas krepšio rėmą. Kai filtro likučiai pasiekia vertikalią padėtį, jie patenka į centrinį bunkerį, yra transportuojami ir pakeliami varžtu, o galiausiai išleidžiami per išleidimo angą į konvejerį išoriniam transportavimui. Filtro likučiams iš grotelių tarpų išvalyti naudojami du praplovimo įrenginiai: rūkas nuplovimo vanduo pašalina didesnes daleles, o nuplovimo vandens slėgis yra 0,6 MPa.

Besisukantis smulkaus sieto valymo tinklelio cilindras sukamaisiais judesiais juda 35 laipsnių kampu vandenyje 5–8 apsisukimais per minutę, o trečdalis tinklelio cilindro yra panardintas. Nuotekos ir plūduriuojančios šiukšlės patenka į tinklinio cilindro vidų iš apatinės angos. Plaukiojančios šiukšlės prilimpa prie tinklinio cilindro vidinės sienelės ir iškeliamos iš vandens. Kai tinklinis cilindras pasiekia aukščiausią tašką, nešvarumai dėl gravitacijos patenka į šiukšlių transportavimo sistemą ir yra nukreipiami bei prispaudžiami prie išmetimo angos. Filtruotos nuotekos išteka pro tarpus tarp tinklinių cilindrų.

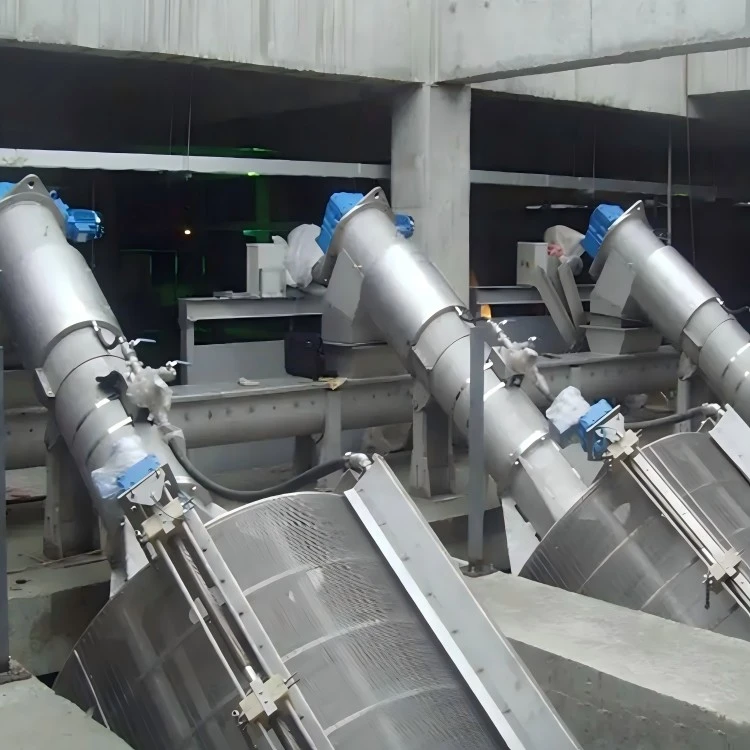

rotary fine screen for pretreatment of wastewater

Specifikacija

Modelis	ZG-600	ZG-800	ZG-1000
Būgno skersmuo D (mm)	600	800	1000
Būgno ilgis L1 (mm)	650	850	1000
Maksimalus vandens lygis H4 (mm)	400	520	670
Galia (kw)	0.75	0.75	1.5
Kanalo gylis H1 (mm)	600-800	700-1000	900-1200
Išleidimo aukštis H2 (mm)	1000 arba tinkinti	1000 arba tinkinti	1000 arba tinkinti
H3 (mm)	Remiantis reduktoriaus tipu	Remiantis reduktoriaus tipu	Remiantis reduktoriaus tipu
Bendras aukštis H(mm)	H=H1+H2+H3	H=H1+H2+H3	H=H1+H2+H3
Montavimo ilgis A(mm)	A=H×1.43-0.48D	A=H×1.43-0.48D	A=H×1.43-0.48D
Visas sukamojo smulkaus ekrano ilgis L (mm)	L=H×1.74-0.75D	L=H×1.74-0.75D	L=H×1.74-0.75D

Modelis	ZG-1200	ZG-1400	ZG-1600
Būgno skersmuo D (mm)	1200	1400	1600
Būgno ilgis L1 (mm)	1200	1400	1500
Maksimalus vandens lygis H4 (mm)	820	950	1100
Galia (kw)	1.5	1.5	2.2
Kanalo gylis H1 (mm)	1100-1400	1200-1600	1400-1800
Išleidimo aukštis H2 (mm)	1000 arba tinkinti	1000 arba tinkinti	1000 arba tinkinti
H3 (mm)	Remiantis reduktoriaus tipu	Remiantis reduktoriaus tipu	Remiantis reduktoriaus tipu
Bendras aukštis H(mm)	H=H1+H2+H3	H=H1+H2+H3	H=H1+H2+H3
Montavimo ilgis A(mm)	A=H×1.43-0.48D	A=H×1.43-0.48D	A=H×1.43-0.48D
Visas sukamojo smulkaus ekrano ilgis L (mm)	L=H×1.74-0.75D	L=H×1.74-0.75D	L=H×1.74-0.75D

Modelis	ZG-1800	ZG-2000	ZG-2200
Būgno skersmuo D (mm)	1800	2000	2200
Būgno ilgis L1 (mm)	1650	1850	2000
Maksimalus vandens lygis H4 (mm)	1250	1350	1550
Galia (kw)	2.2	2.2	2.2
Kanalo gylis H1 (mm)	1600-2000	1800-2100	2000-2300
Išleidimo aukštis H2 (mm)	1000 arba tinkinti	1000 arba tinkinti	1000 arba tinkinti
H3 (mm)	Remiantis reduktoriaus tipu	Remiantis reduktoriaus tipu	Remiantis reduktoriaus tipu
Bendras aukštis H(mm)	H=H1+H2+H3	H=H1+H2+H3	H=H1+H2+H3
Montavimo ilgis A(mm)	A=H×1.43-0.48D	A=H×1.43-0.48D	A=H×1.43-0.48D
Visas sukamojo smulkaus ekrano ilgis L (mm)	L=H×1.74-0.75D	L=H×1.74-0.75D	L=H×1.74-0.75D

Modelis	ZG-2400	ZG-2600
Būgno skersmuo D (mm)	2400	2600
Būgno ilgis L1 (mm)	2400	2600
Maksimalus vandens lygis H4 (mm)	1680	1800
Galia (kw)	3	3
Kanalo gylis H1 (mm)	2200-2500	2400-3000
Išleidimo aukštis H2 (mm)	1000 arba tinkinti	1000 arba tinkinti
H3 (mm)	Remiantis reduktoriaus tipu	Remiantis reduktoriaus tipu
Bendras aukštis H(mm)	H=H1+H2+H3	H=H1+H2+H3
Montavimo ilgis A(mm)	A=H×1.43-0.48D	A=H×1.43-0.48D
Visas sukamojo smulkaus ekrano ilgis L (mm)	L=H×1.74-0.75D	L=H×1.74-0.75D

Vandens srautas

Modelis	ZG-600	ZG-800	ZG-1000
Vandens srauto greitis (m/s)	1	1	1
Debitas (m³/h) su ekrano tarpu (mm) 0,5	80	135	240
Srauto greitis (m³/h) su ekrano tarpu (mm) 1	125	220	370
Srauto greitis (m³/h) su ekrano tarpu (mm) 2	190	330	560
Srauto greitis (m³/h) su ekrano tarpu (mm) 3	230	400	685
Srauto greitis (m³/h) su ekrano tarpu (mm) 4	240	430	720
Srauto greitis (m³/h) su ekrano tarpu (mm) 5	250	470	795

Modelis	ZG-1200	ZG-1400	ZG-1600
Vandens srauto greitis (m/s)	1	1	1
Debitas (m³/h) su ekrano tarpu (mm) 0,5	310	450	585
Srauto greitis (m³/h) su ekrano tarpu (mm) 1	510	720	955
Srauto greitis (m³/h) su ekrano tarpu (mm) 2	765	1100	1440
Srauto greitis (m³/h) su ekrano tarpu (mm) 3	935	1340	1760
Srauto greitis (m³/h) su ekrano tarpu (mm) 4	1010	1440	2050
Srauto greitis (m³/h) su ekrano tarpu (mm) 5	1100	1570	2200

Modelis	ZG-1800	ZG-2000	ZG-2200
Vandens srauto greitis (m/s)	1	1	1
Debitas (m³/h) su ekrano tarpu (mm) 0,5	745	920	1130
Srauto greitis (m³/h) su ekrano tarpu (mm) 1	1210	1495	1800
Srauto greitis (m³/h) su ekrano tarpu (mm) 2	1830	2260	2730
Srauto greitis (m³/h) su ekrano tarpu (mm) 3	2235	2760	3330
Srauto greitis (m³/h) su ekrano tarpu (mm) 4	2700	3340	4030
Srauto greitis (m³/h) su ekrano tarpu (mm) 5	2935	3600	4260

Modelis	ZG-2400	ZG-2600
Vandens srauto greitis (m/s)	1	1
Debitas (m³/h) su ekrano tarpu (mm) 0,5	1380	2080
Srauto greitis (m³/h) su ekrano tarpu (mm) 1	2150	3280
Srauto greitis (m³/h) su ekrano tarpu (mm) 2	3250	4530
Srauto greitis (m³/h) su ekrano tarpu (mm) 3	3970	5450
Srauto greitis (m³/h) su ekrano tarpu (mm) 4	4680	6230
Srauto greitis (m³/h) su ekrano tarpu (mm) 5	5220	6750

Funkcija

Sukamajame smulkiame ekrane integruotas valymas, transportavimas ir presavimas, pagerinantis energijos panaudojimą ir sumažinant eksploatacines išlaidas.

Fiksuotas tarpas tarp būgnų užtikrina kruopštų valymą, įveikiant įprastų mechaninių grotelių kilnojamų tarpų apribojimus. Valymo efektyvumas viršija 98%.

Abu būgno galai yra suvirinti ir pritvirtinti tiksliai{0}}išpjautais storais nerūdijančio plieno žiedais, kad sukant būtų išlaikytas tinklelio cilindro koncentriškumas.

Savaime{0}}valantis rotacinis šlako grandiklis užtikrina nuolatinį priverstinį valymą, užtikrina veiksmingą filtravimo sritį ir žymiai pagerina valymo efektyvumą.

Tiekimo ir presavimo įrenginio spiralinis sukimasis yra maitinamas tuo pačiu reduktoriumi kaip ir tinklinis būgnas. Tiekimo ir presavimo spiralė yra veleno spiralė su nerūdijančio plieno spiralinėmis mentėmis. Žingsnis palaipsniui mažėja iš apačios į viršų, palaipsniui didinant spaudimo pajėgumą.

Taikymas

Sukamasis smulkus sietas daugiausia naudojamas sulaikyti smulkesnes priemaišas, kurių nepašalina šiurkščiavilnių tinkleliai miesto nuotekų valymo įrenginiuose. Tai būtina specializuota įranga miesto nuotekų valymo, vandens tiekimo, mėšlo apdorojimo centrų, tekstilės, maisto perdirbimo, popieriaus gamybos ir kitose pramonės šakose.
