Pramoninis vertikalus maišytuvas

Pramoninis vertikalus maišytuvas

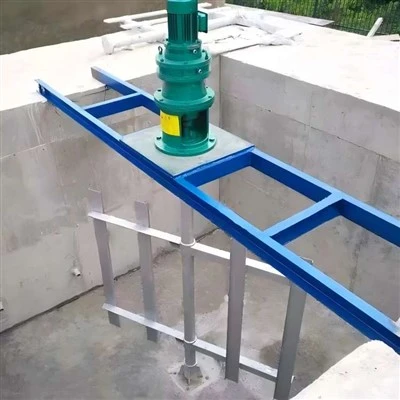

Pramoninis vertikalus maišytuvas gali atskiesti ir ištirpinti įvairias chemines medžiagas bei maišyti ir maišyti koaguliacijos proceso metu vandens tiekimo ir drenažo valymo metu. Įprastas maišymo greitis yra 30–130 aps./min.

Maišytuvas turi įvairių tipų peilius, pvz., vieno-sluoksnio 3-menčių ir dviejų sluoksnių 2 ašmenų konstrukcijas. Jį sudaro rėmas, reduktorius, mova, maišymo velenas, peiliai ir kiti komponentai. Kai žaliavinis vanduo ir koaguliantas teka per maišymo baką, maišytuvas sukuria cirkuliaciją, leidžiančią koaguliantui greitai susimaišyti su vandeniu, kad atitiktų koaguliacijos proceso reikalavimus.

Maišytuvas susideda iš trijų pagrindinių dalių:

Darbinė dalis:vertikalus maišymo velenas ir sparnuotė.

Pagalbinė dalis:guolio įtaisas ir mašinos bazė.

Vairavimo dalis:variklis, reduktorius ir jungiamieji priedai.

Maišytuvo pavara sumontuota reakcijos bako viršuje. Variklis ir reduktorius yra sujungti flanšais, kad būtų lengva montuoti ir prižiūrėti. Variklis yra lauko tipo su F izoliacijos klase ir IP68 apsaugos lygiu.

1. Reduktorius

Kiekviename maišytuve yra reduktorius, kuriame naudojamas naujas transmisijos mechanizmas, kuriame derinamas planetinio perdavimo principas ir trumpo -stipininio cikloidinio danties profilis. Ši konstrukcija užtikrina didelę apkrovą, didelį redukcijos koeficientą, didelį perdavimo efektyvumą, labai mažą triukšmą ir ilgą tarnavimo laiką. Reduktorius gali nuolat veikti nurodytame diapazone.

Visi transmisijos komponentai yra tiksliai{0}}apdoroti ir šlifuoti, kad būtų tikslus kontaktas ir sutepimas. Reduktorius veikia sklandžiai su mažu triukšmu ir nesukuria papildomos ašinės jėgos įvesties ar išėjimo velenui.

Patogu pakeisti variklį, cikloidinį ratą, guolius, prižiūrėti tepimo sistemą. Reduktoriuje yra kėlimo kilpa.

Visi atraminiai guoliai yra{0}}dėvėjimuisi atsparūs sferiniai arba cilindriniai guoliai, kurių tarnavimo laikas viršija 50 000 valandų.

Išorėje esantys guoliai montuojant sutepami-tepami, sureguliuojami ir sandarinami tepalu. Vidiniai guoliai ir cikloidiniai ratai yra sutepti-taškiniais arba nuolat tepami alyvos siurbliu.

Reduktorius turi anti-alyvos-nuotėkio įtaisą, o normalus alyvos lygis tikrinamas naudojant matuoklį.

Išėjimo velenas yra suprojektuotas tokio dydžio ir tvirtumo, kad atlaikytų varančiojo veleno ir sparnuotės svorį, išvengtų veleno pakrypimo veikiant apkrovai ir išvengtų pavaros nesutapimo veikimo metu.

2. Mentelių maišytuvo pavaros velenas

Varomasis velenas pagamintas iš anglinio plieno vamzdžio ir po gamybos atkaitintas. Tai konsolinis velenas be apatinio fiksuoto guolio. Veleno paviršius neturi defektų ar nešvarumų, kad būtų užtikrintas atsparumas nuovargiui ir atsparumas korozijai. Griežtai išlaikomas jo tiesiškumas, vertikalumas ir matmenų tikslumas.

Sparnuotės griovelis leidžia vertikaliai judinti sparnuotę mažiausiai 150 mm atstumu, užtikrinant, kad judėjimas netrukdytų kitiems įrenginiams.

Maišytuvo velenas yra sujungtas su reduktoriaus išėjimo velenu per nerūdijančio plieno D{0}} tipo gnybtą, visiškai išlygiuojant.

Varomajame velene nenaudojamas stabilizatorius, o jo veikimo greitis ribojamas iki 65 % maksimalaus harmoninės vibracijos dažnio. Apskaičiuojant kritinį greitį, sukimo momentą ir lenkimo jėgą, visapusiškai atsižvelgiama į menčių ir besisukančio veleno masę ir inerciją.

3. Ašmenys
Ašmenys pagaminti iš anglinio plieno.

4. Pavaros variklis
A. Variklis yra horizontalus kintamosios srovės voverės{1}}indukcinis variklis. Jo dizainas, gamyba ir gamyklos bandymai atitinka atitinkamus standartus. Jis yra atsparus lašėjimui-, 380 V (pasirinktinai), trifazis, 50 Hz, o išėjimo galia neviršija vardinėje lentelėje nurodytos galios.
B. Variklis tinkamas darbui iki 3000 m aukštyje.
C. Variklio galia gali būti parenkama taip, kad atitiktų specifinius maišytuvo reikalavimus.

5. Medžiagos ir apsauga nuo korozijos
Panardinami maišytuvo komponentai, įskaitant veleną ir sparnuotės, yra pagaminti iš anglinio plieno ir apdoroti apsaugai nuo korozijos.

Mažiau perdavimo jungčių, didelis mechaninis efektyvumas ir kompaktiška struktūra.

Mažas plotas, didelis apdorojimo pajėgumas ir mažas energijos suvartojimas.

Mažos montavimo, eksploatacijos ir priežiūros išlaidos.

Pasiekia reikiamą maišymo intensyvumą per nurodytą maišymo laiką, užtikrinant greitą, vienodą ir pakankamą maišymą su mažais slėgio nuostoliais. Jis taip pat gali prisitaikyti prie vandens tūrio pokyčių, todėl tinka įvairaus galingumo vandens valymo įrenginiuose.

Vertikalus maišytuvas naudojamas vandens maišymui dumblo rezervuaruose, flokuliacijos rezervuaruose ir pramoniniuose procesuose, kuriuose reikia ištirpinti ir homogenizuoti kietas medžiagas ir skysčius.
